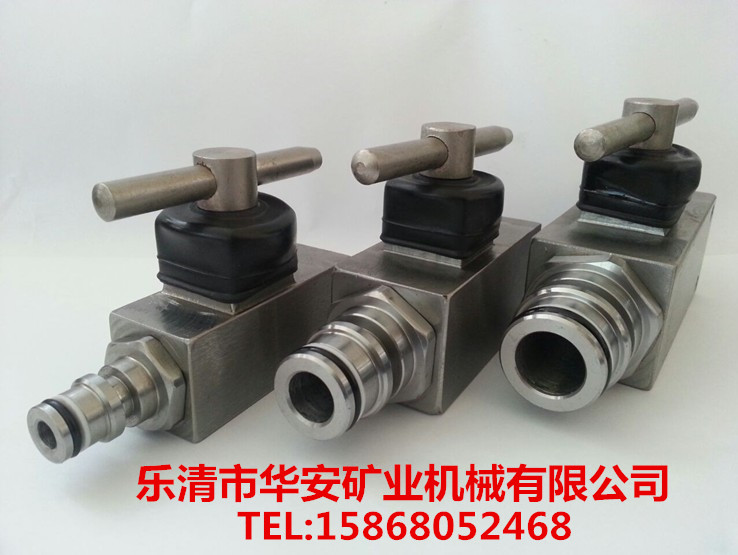

礦用不銹鋼球形截止閥

• • 技術性能：
      1、工作壓力：15-20MPa
      2、注液時手把力：157N
      3、工作介質：含1％-2％M10的乳化液

      4、工作原理
       球型截止閥，它包括帶有閥腔的閥體、間隔設置在閥腔內的兩閥座，以及設置在所述兩閥座之間閥腔內的與閥座形成液密封的球閥，由閥體上表面垂直于閥腔開設的孔內設置有轉軸與球閥相連接，設置在手把內的彈簧座堵和轉軸將手把、復位彈簧與閥體結合為一體。優點在于通用性強，結構簡單，維修方便，使發生誤動作的幾率減小到零。

    詳細說明： 
      1、用途：球型截止閥用于主管系統，支管路系統發生故障或檢修時，需切斷高壓液流的某工作面的主管路及支管路，而使其他主管路至泵間管路系統仍可正常工作
      2、執行標準：MT419-1995《液壓支架用閥》
      本閥主要由閥體、球體、閥桿、手柄和密封裝置組成

        5、故障分析及排除
      6、儲存
      ①安全閥儲存時應排除凈腔內液體，清洗干凈，且涂低凝5號防銹液壓油
      ②同時將進，回液口堵上塑料塞，并放置于清潔于干燥處保存
      7、訂貨須知
      ①訂貨時須說明產品名稱，型號及其規格，同時說明訂貨數量等
      ②對特殊要求的產品可協商解決

    產品型號 QJ系列φ10、φ13、φ16、φ19、φ25、φ32、φ31.5、φ38、φ40、φ51
